Charakteristika a použití kuličkových ložisek s hlubokou drážkou, kuličkových ložisek s kosoúhlým stykem a axiálních kuličkových ložisek

Kuličková ložiska s hlubokou drážkou

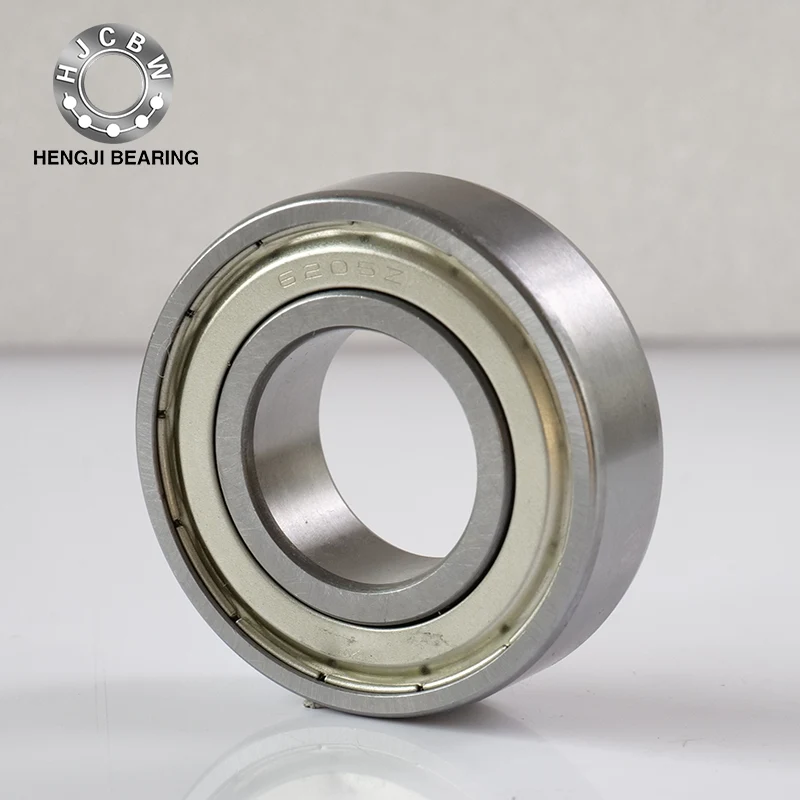

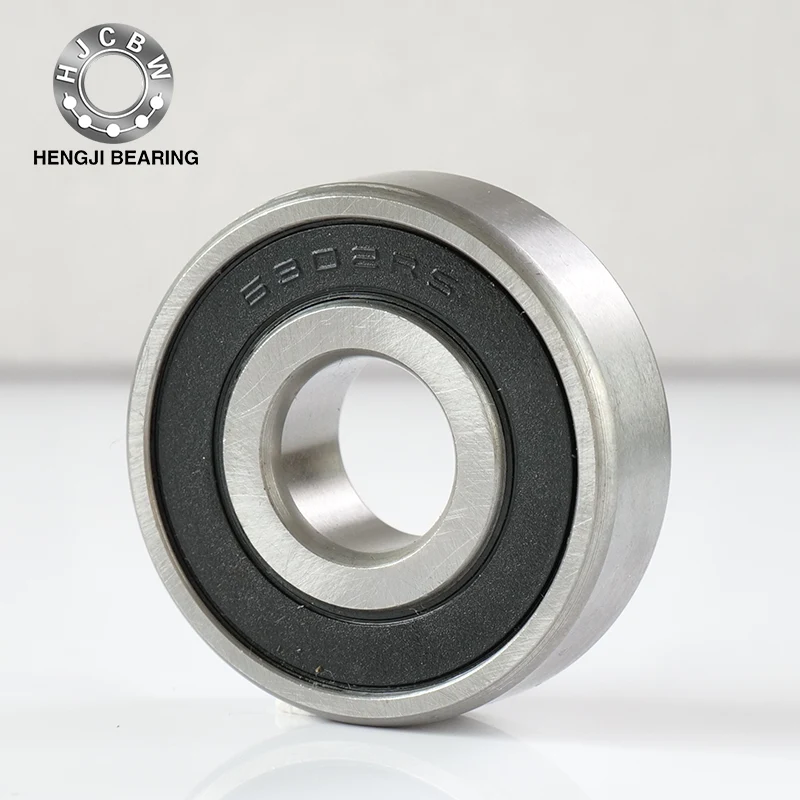

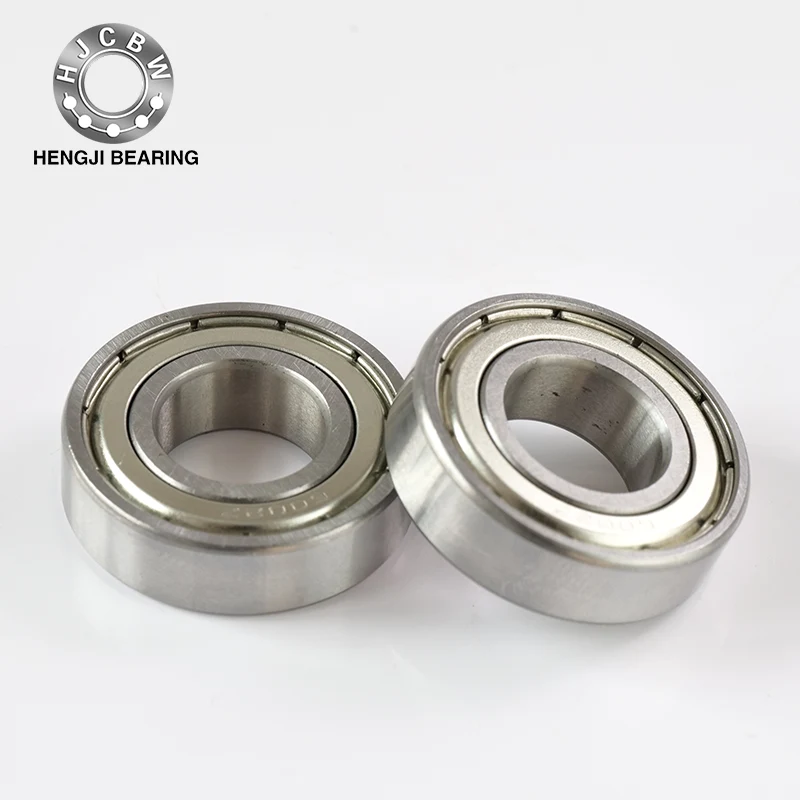

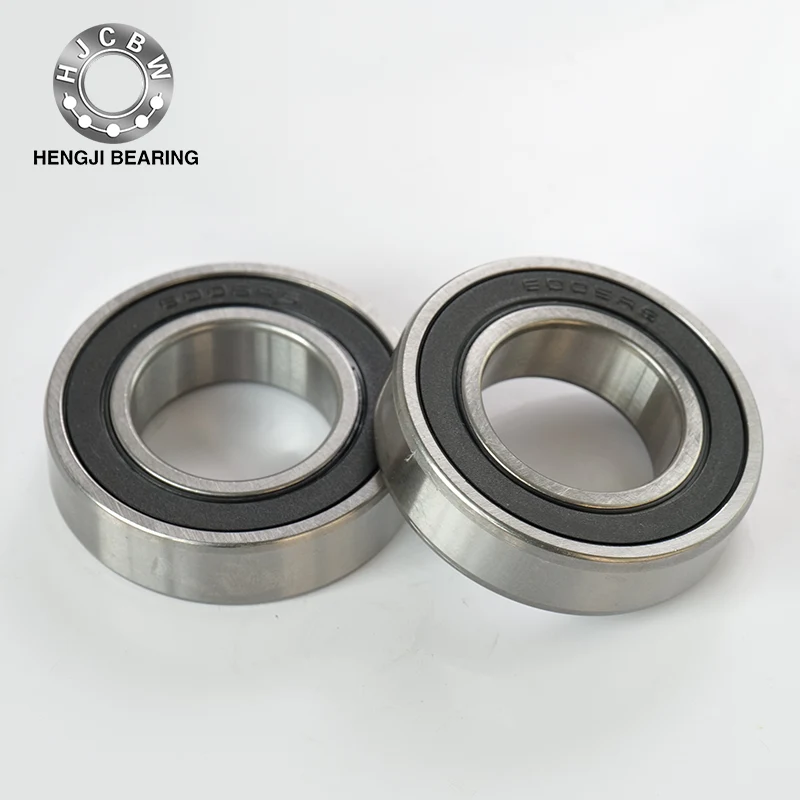

Vlastnosti:Kuličková ložiska s hlubokou drážkoujsou reprezentativní valivá ložiska se širokým spektrem použití. Mohou odolat radiálnímu zatížení a obousměrnému axiálnímu zatížení a jsou vhodné pro aplikace, které vyžadují nízkou hlučnost, vysokorychlostní rotaci a nízké vibrace. Utěsněná ložiska s ocelovými protiprachovými kryty nebo pryžovými těsněními jsou předem naplněna odpovídajícím množstvím maziva. Ložiska s pojistnými kroužky nebo přírubami na vnějších kroužcích lze snadno axiálně umístit a instalovat do pouzdra. Rozměry vysokozátěžových ložisek jsou stejné jako u standardních ložisek, ale na vnitřním a vnějším kroužku je plnicí drážka, která zvyšuje počet kuliček a jmenovité zatížení.

Hlavně použitelné klece: ocelové lisovací klece (tvar vlny, korunový tvar...jednořadý; tvar S...dvouřadý), klece řezané z měděné slitiny nebo fenolové pryskyřice, lisované klece ze syntetické pryskyřice.

Hlavní použití: Automobily: zadní kola, převodovky a součásti elektrických zařízení.

Elektro: motory pro všeobecné použití, domácí spotřebiče.

Ostatní: přístroje, spalovací motory, stavební stroje, kolejová vozidla, nakládací a vykládací stroje, zemědělské stroje, různé průmyslové stroje.

Kuličková ložiska s kosoúhlým stykem

Vlastnosti: Mezi kroužkem a míčkem je kontaktní úhel. Standardní kontaktní úhly jsou 15°, 30° a 40°. Čím menší je kontaktní úhel, tím více přispívá k vysokorychlostní rotaci. Čím větší je kontaktní úhel, tím větší je axiální únosnost. Jednořadá ložiska snesou radiální zatížení i jednosměrná axiální zatížení. Kombinace DB, kombinace DF a dvouřadá ložiska snesou radiální zatížení a obousměrné axiální zatížení. Kombinace DT je ​​vhodná pro případy, kdy je jednosměrné axiální zatížení velké a jmenovité zatížení jednoho ložiska je nedostatečné. Rychloběžná ložiska typu ACH mají malý průměr kuliček a velký počet kuliček. Většinou se používají ve vřetenech obráběcích strojů. Kuličková ložiska s kosoúhlým stykem jsou vhodná pro vysokorychlostní a vysoce přesné otáčení. Konstrukce spočívá v tom, že dvě jednořadá kuličková ložiska s kosoúhlým stykem kombinovaná na zadní straně sdílejí vnitřní a vnější kroužky, které mohou odolat radiálnímu zatížení a obousměrnému axiálnímu zatížení. Existují i ​​utěsněné typy bez ložisek s výplní.

Především použitelné klece: lisovací klece z ocelového plechu (misovité...jednořadé; tvar S, korunkové...dvouřadé), klece řezané ze slitiny mědi nebo fenolové pryskyřice, klece ze syntetické pryskyřice.

Hlavní použití: jednořadé: vřetena obráběcích strojů, vysokofrekvenční motory, plynové turbíny, odstředivé separátory, přední kola malých automobilů, pastorkové hřídele diferenciálů.

Dvouřadá: olejová čerpadla, Rootsova dmychadla, vzduchové kompresory, různé převodovky, vstřikovací čerpadla, tiskařské stroje.

Axiální kuličková ložiska

Vlastnosti: Skládá se z kroužku oběžné dráhy ve tvaru podložky s oběžnou dráhou, kuličkou a sestavou klece. Kroužek oběžné dráhy, který odpovídá hřídeli, se nazývá kroužek hřídele a kroužek oběžné dráhy, který odpovídá pouzdru, se nazývá kroužek sedla. U obousměrných ložisek je střední kroužek slícován s hřídelí. Jednosměrné ložisko snese jednosměrné axiální zatížení a dvoucestné ložisko snese obousměrné axiální zatížení (ani jedno nevydrží radiální zatížení).

Především použitelné klece: lisovací klece z ocelového plechu, klece řezané ze slitiny mědi nebo fenolové pryskyřice, klece ze syntetické pryskyřice.

Hlavní použití: čepy řízení automobilů, vřetena obráběcích strojů.
