Jak kuličková ložiska s hlubokou drážkou se štítem zlepšují spolehlivost zařízení?

Shrnutí článku

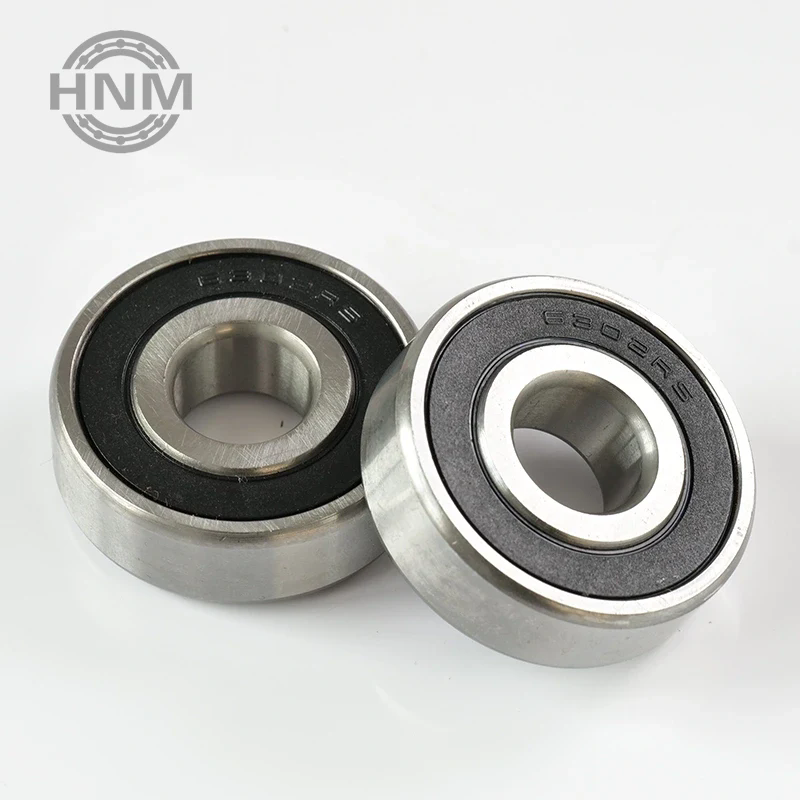

Kuličková ložiska se štítemjsou široce používány v průmyslových zařízeních, elektromotorech, automobilových systémech a přesných strojích. Tato ložiska jsou navržena tak, aby poskytovala plynulé otáčení, snížené tření a dlouhou životnost a zároveň zabraňovala vnikání nečistot do konstrukce ložiska. Tento článek vysvětluje, jak fungují stíněná kuličková ložiska, jejich konstrukční výhody, scénáře použití a jak si podniky mohou vybrat správnou specifikaci. Jsou poskytovány praktické pokyny k řešení běžných problémů souvisejících s životností, zachováním mazání a provozní účinností.

Obsah

• 1. Úvod do kuličkových ložisek s hlubokou drážkou se štítem
• 2. Struktura a princip fungování
• 3. Klíčové výhody chráněných ložisek
• 4. Typické průmyslové aplikace
• 5. Specifikace produktu a technické parametry
• 6. Jak vybrat správné chráněné ložisko
• 7. Údržba a optimalizace životnosti
• 8. Často kladené otázky
• 9. Závěr

Úvod do kuličkových ložisek s hlubokou drážkou se štítem

Kuličková ložiska jsou jedním z nejčastěji používaných valivých ložisek díky své univerzálnosti, vysokému rotačnímu výkonu a jednoduché konstrukci. Když jsou tato ložiska vybavena ochrannými štíty, získávají další úroveň odolnosti a ochrany před znečištěním. Stíněné ložisko má tenké kovové kryty instalované na jedné nebo obou stranách ložiska, které chrání vnitřní součásti před prachem, nečistotami a vnějšími částicemi.

Výrobci napříč průmyslovými odvětvími spoléhají na chráněná ložiska k udržení stabilního provozu v zařízeních, která vyžadují stálou přesnost otáčení. Elektromotory, ventilátory, čerpadla, dopravníky a automobilové sestavy často používají tuto konstrukci ložisek, protože vyvažuje výkon, nákladovou efektivitu a spolehlivost.

Společnosti jako Hengji vyrábějí kuličková ložiska s hlubokou drážkou se strukturou štítu, která podporují dlouhodobý průmyslový provoz. Tato ložiska jsou navržena tak, aby udržovala mazání, snižovala opotřebení a zlepšovala provozní efektivitu v náročných prostředích.

Struktura a pracovní princip

Pochopení toho, jak fungují chráněná kuličková ložiska, začíná zkoumáním jejich vnitřní struktury. Navzdory své kompaktní konstrukci obsahují tato ložiska několik klíčových součástí, které spolupracují a zajišťují hladký pohyb.

• Vnitřní kroužek
• Vnější kroužek
• Koulející se koule
• Klec (přidržovač koule)
• Kovový kryt štítu
• Mazací tuk

Valící se kuličky se pohybují mezi vnitřním a vnějším kroužkem po hlubokých oběžných drahách. Tyto drážky umožňují kuličkám nést jak radiální zatížení, tak mírné axiální zatížení. Když se hřídel otáčí, kuličky se odvalují v oběžných drahách, čímž se minimalizuje tření ve srovnání s kluzným kontaktem.

Stínící plech hraje v systému zásadní roli. Na rozdíl od plně utěsněných ložisek se štíty fyzicky nedotýkají vnitřního kroužku. Místo toho vytvářejí úzkou mezeru, která blokuje nečistoty a umožňuje ložisku pracovat při vyšších rychlostech.

Tato konstrukce zajišťuje, že mazací tuk zůstane uvnitř ložiska po delší dobu, což snižuje požadavky na údržbu a chrání valivá tělesa před vnější kontaminací.

Klíčové výhody chráněných ložisek

Kuličková ložiska se štítem poskytují několik výhod, díky kterým jsou ideální pro mnoho mechanických systémů. Jejich konstrukce zlepšuje odolnost při zachování vysoké rotační účinnosti.

1. Ochrana před kontaminací

Kovové kryty chrání vnitřní součásti před prachem, kovovými částicemi a jinými nečistotami, které mohou způsobit předčasné opotřebení nebo poškození.

2. Udržení mazání

Kryty štítu pomáhají udržet mazací tuk uvnitř ložiskového tělesa. To zlepšuje stabilitu mazání a prodlužuje servisní interval.

3. Schopnost vysoké rychlosti

Protože se štíty nedotýkají vnitřního kroužku, je tření minimální. To umožňuje ložisku pracovat při vysokých rychlostech otáčení bez nadměrného vývinu tepla.

4. Snížená údržba

Stíněná ložiska jsou často předmazána a navržena pro dlouhou životnost, což snižuje potřebu časté údržby nebo domazávání.

5. Efektivita nákladů

Ve srovnání s komplexními utěsněnými systémy poskytují stíněná ložiska účinnou ochranu s jednodušší strukturou, což z nich činí nákladově efektivní řešení pro mnoho průmyslových aplikací.

Typické průmyslové aplikace

Skrytá kuličková ložiska jsou široce používána v průmyslových odvětvích, která vyžadují stabilní rotaci a dlouhou provozní životnost. Díky své spolehlivosti jsou vhodné jak pro těžké stroje, tak pro přesná zařízení.

• Elektromotory
• Automobilové převodovky
• Chladicí ventilátory a dmychadla
• Průmyslová čerpadla
• Převodovky
• Dopravníkové systémy
• Domácí spotřebiče
• Elektrické nářadí

U elektromotorů například stíněná ložiska snižují riziko vnikání prachu do dutiny ložiska. V dopravníkových systémech pomáhají udržovat konzistentní rotaci při nepřetržitém provozu.

Specifikace produktu a technické parametry

Výběr správného ložiska vyžaduje pochopení několika technických parametrů. Níže je uveden obecný přehled typických specifikací používaných pro kuličková ložiska se štítem.

Výrobci jako Hengji vyrábějí širokou škálu velikostí a únosnosti, což umožňuje technikům vybrat ložiska, která splňují přesné provozní požadavky.

Jak vybrat správné chráněné ložisko

Výběr vhodného modelu ložiska zahrnuje několik technických úvah. Inženýři a manažeři nákupu by měli před výběrem ložiska vyhodnotit následující faktory.

Kapacita zatížení

Určete, zda musí ložisko unést radiální zatížení, axiální zatížení nebo kombinaci obou. Nosnost přímo ovlivňuje velikost a konstrukci ložiska.

Rychlost otáčení

Vysokorychlostní aplikace vyžadují ložiska s přesnými výrobními tolerancemi a stabilními mazacími vlastnostmi.

Provozní prostředí

Prašná nebo kontaminovaná prostředí výrazně těží z krytých ložisek, protože snižují riziko vnitřní kontaminace.

Teplotní podmínky

Ložiska vystavená zvýšeným teplotám vyžadují složení maziva, které udržuje viskozitu a stabilitu mazání.

Instalační prostor

Kompaktní konstrukce zařízení mohou vyžadovat menší rozměry ložisek při zachování dostatečné nosnosti.

Spolupráce se zkušenými výrobci, jako je Hengji, může pomoci zajistit, aby vybrané ložisko vyhovovalo jak mechanickým požadavkům, tak dlouhodobým cílům spolehlivosti.

Údržba a optimalizace životnosti

Přestože jsou chráněná ložiska navržena pro minimální údržbu, správná instalace a provozní postupy mohou výrazně prodloužit jejich životnost.

• Během instalace zajistěte správné vyrovnání hřídele
• Vyhněte se nadměrnému předpětí nebo vychýlení
• Udržujte vhodnou provozní teplotu
• Zabraňte vystavení korozivním chemikáliím
• Používejte správné montážní nástroje, aby nedošlo k poškození

Pravidelná kontrola vibrací, hluku a provozní teploty může pomoci včas identifikovat potenciální problémy a předejít tak nákladným poruchám zařízení.

Často kladené otázky

Q1: Jaký je rozdíl mezi chráněnými a utěsněnými ložisky?

Stíněná ložiska používají kovové kryty, které se nedotýkají vnitřního kroužku, což umožňuje vyšší otáčky. Utěsněná ložiska používají pryžová těsnění, která se fyzicky dotýkají kroužku, čímž poskytují silnější těsnění, ale mírně vyšší tření.

Q2: Lze domazat chráněná ložiska?

Většina ložisek s krytem je předmazána a navržena pro dlouhodobý provoz bez domazávání. V některých průmyslových zařízeních však mohou být použity další mazací systémy v závislosti na konstrukci ložiska.

Q3: Jsou chráněná ložiska vhodná do prašného prostředí?

Ano. Krycí plechy pomáhají zabránit vnikání prachu a nečistot do dutiny ložiska, díky čemuž jsou vhodné pro mnoho průmyslových prostředí.

Q4: Jak dlouho vydrží kuličková ložiska se štítem?

Životnost závisí na podmínkách zatížení, provozní rychlosti, teplotě a postupech údržby. Za správných podmínek mohou tato ložiska spolehlivě fungovat po mnoho let.

Závěr

Kuličková ložiska se štítem hrají klíčovou roli v moderních mechanických systémech tím, že poskytují plynulou rotaci, spolehlivou podporu zatížení a zlepšenou ochranu před znečištěním. Jejich vyvážená konstrukce jim umožňuje efektivní provoz v široké řadě průmyslových aplikací, od elektromotorů po dopravníková zařízení.

Výrobci jako napřHengjinadále vyvíjet vysoce kvalitní krytá ložiska, která splňují náročné průmyslové požadavky. Při správném výběru, instalaci a provozních postupech mohou tato ložiska výrazně zvýšit spolehlivost zařízení a snížit dlouhodobé náklady na údržbu.

Pokud váš projekt vyžaduje odolná a vysoce výkonná kuličková ložiska se štítem, profesionální podpora vám může pomoci určit nejvhodnější specifikace pro vaše zařízení. Podrobné informace o produktu a technickou pomoc získátekontaktujte násdnes prozkoumejte přizpůsobená řešení ložisek pro vaši aplikaci.
